最近用XGBoost很多, 训练完模型后, 一般只是看看特征重要性(feature importance score)。我对这种黑箱模型一般是不放心的, 所以喜欢把结果尽可能的画出来看看。XGBoost是一种Boosting Tree方法, 模型中每个决策树是可以画出来看看的。以为这是个很简单问题, 后来发现其实坑还挺多的, 这里简单总结一下。

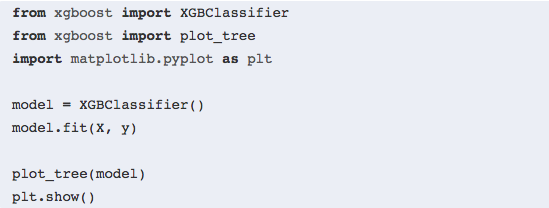

XGBoost有个plot_tree 函数, 训练好模型后, 直接调用这个函数就可以了:

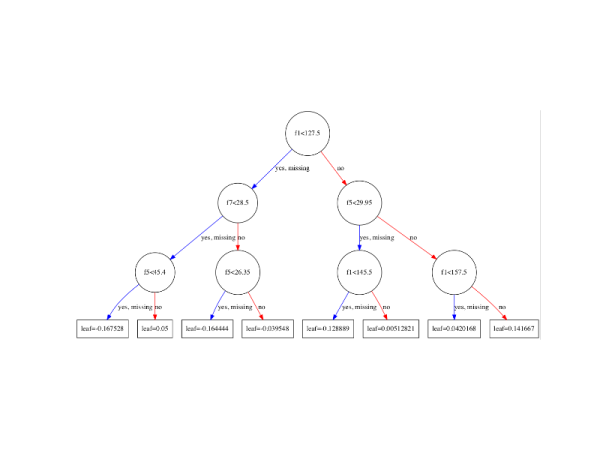

可以得到类似下面这个的图, plot_tree有些参数可以调整, 比如num_trees=0表示画第一棵树, rankdir=’LR’表示图片是从左到右(Left to Right)。

图片来自https://goo.gl/8P7gvD

下面问题就来了:

1. f1,f2是feature ID, 我的变量名跑哪里去了? 怎么加上去?

2. 怎么调整图片大小? 我常用的plt.figure(figsize=(10,10))怎么不管用

3. 怎么改变图中字体大小? 字太小看着伤眼睛啊

4. 怎么把图存成pdf或者其它格式?

下面就一个个问题来解决:

如何改图中的feature ID? 这估计是XGBoost里面最大的一个坑了. XGBoost很多函数会用的一个参数fmap (也就是feature map),但是文档里面基本没解释这个fmap是怎么产生的. 花了九牛二虎之力之后, 发现Kaggle上有好心人提供了解决方案。

链接为https://goo.gl/qqX5x7。

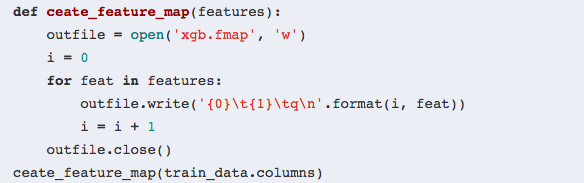

这个函数就是根据给定的特征名字(我直接使用了数据的列名称), 按照特定格式生成一个xgb.fmap文件, 这个文件就是XGBoost文档里面多次提到的fmap, 注意使用的时候, 直接提供文件名, 比如fmap=’xgb.fmap’。

有了fmap, 在调用plot_tree函数的时候, 直接指定fmap文件即可:

plot_tree(fmap='xgb.fmap')

这里又有个坑. 虽然使用了fmap函数, 画出来的图仍然是feature ID。我查看了一下本机上plot_tree函数, 发现并没有fmap这个参数。去XGBoost github上看了一下相关的函数, fmap这个函数是存在的。用pip把XGBoost重装一下, 问题仍然存在。然后去github上下载了最新版本, 重新编译安装, 发现还是不行。我猜测是本机已经有XGBoost而且版本号是最新的0.6(但有些函数其实在github上被更新了), 安装的时候发现版本号一样, 所以实际并没有覆盖老的版本,所以尝试卸载老版本重新安装github版。可是画图还是使用feature ID! 最后发现时import的问题, 需要使用reload重新import xgboost。

如何改变图中字体大小? 我发现XGBoost里面的tree如果超过3层, 基本字会很小, 很难看清楚,所以想调大字体。研究了很久XGBoost的源代码, 发现XGBoost是使用了graphviz做图, 可是XGBoost本身的wrapper只使用了graphviz里面的一个参数graph_attr, 还有另外两个参node_attr, edge_attr 都没有用到, 直接后果就是属于node_attr, edge_attr 的字体大小属性不能更改。

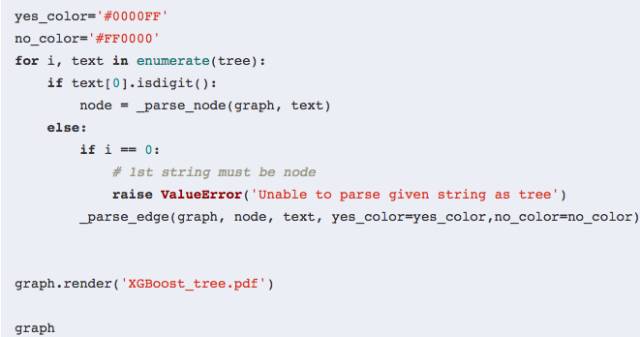

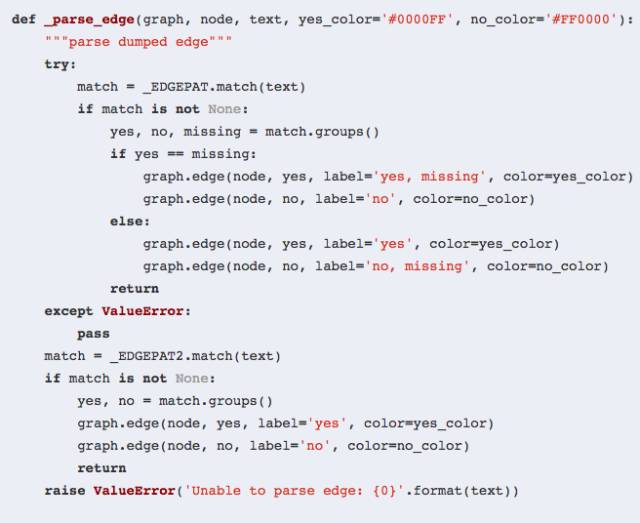

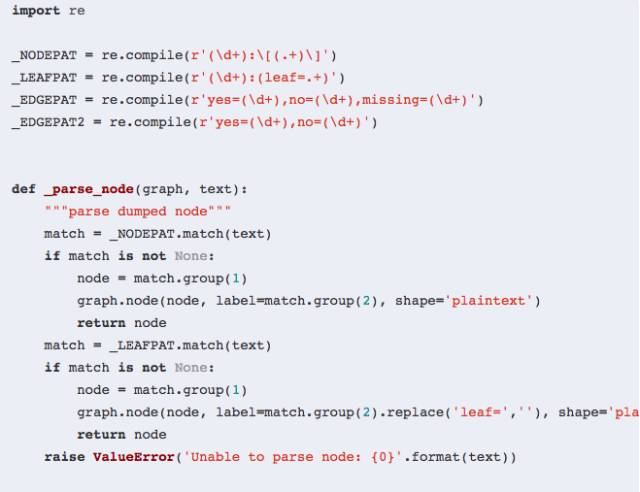

我索性把XGBoost的源码拷贝到我的程序, 然后做了相应的修改.

这里有几点要说明:

程序里面有几处shape=’plaintext’,在XGBoost源码里面是shape=’circle’或者shape=’box’, 我改成shape=’plaintext’是想是图更紧凑一些,这样看得更清楚. 不好的地方是, 圆圈大小代表了样本多少, 这也是很重要的信息.

程序里面label=match.group(2).replace(‘leaf=’,”)是因为XGBoost原图的叶节点会有leaf=XXX, 我觉得很占空间, 所以也去掉了.

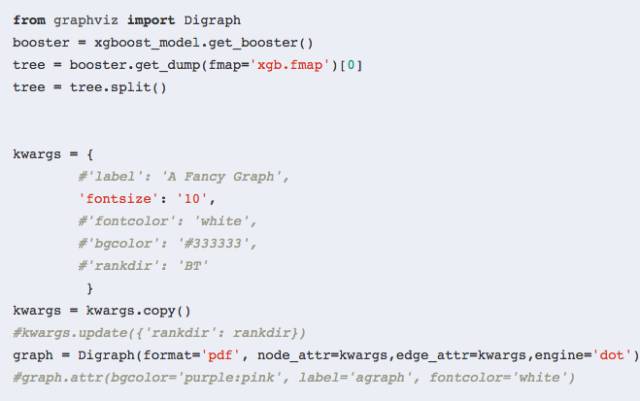

这里 tree = booster.get_dump(fmap=’xgb.fmap’)[0], fmap就是前面生成的fmap文件, [0]表示第一棵树, 如果你想要其他树, 修改这个数字即可.

这里graph = Digraph(format=’pdf’, node_attr=kwargs,edge_attr=kwargs,engine=’dot’)就是控制画图的主要参数, 格式是PDF,你可以改成PNG等. 这里的graph_attr, node_attr, edge_attr 分别控制图片不同部分的属性, 这里我修改了node和edge的字体大小. XGBoost源码里面只有graph_attr, 也就是说只能控制graph属性.

基本就这样了, 你可以直接复制我以上的程序使用. 看来有必要提交一个PR了.
